Chi ha inventato il condizionatore?

Il primo che utilizzando la trasformazione dei gas nei suoi passaggi di stato per ottenere il freddo e/o il caldo, fù Willis Carrier negli Stati Uniti nel 1911. Famosa fu la sua frase: dobbiamo spostare il calore da dove dà fastidio a dove non lo dà. Willis Haviland Carrier (New York, 26 novembre 1876 – 9 ottobre 1950) è stato un ingegnere e inventore statunitense, ed è conosciuto come l'uomo che ha inventato la moderna aria condizionata. Carrier nacque ad Angola, New York sulle rive del Lago Erie ed ereditò sin dall'infanzia la passione materna per la meccanica, tra orologi, macchine da cucito e altri elettrodomestici. Amava la matematica, e la studiava ogni volta che poteva, quando non era occupato nella realizzazione di dispositivi da lui inventati. Nel 1895 ricevette una borsa di studio presso la Cornell University laureandosi nel 1901 con il titolo di ingegnere meccanico. Dopo l'università cominciò a lavorare per la Buffalo Forge, una fabbrica che produceva stufe e sistemi di ventilazione, come progettista di sistemi di riscaldamento per l'asciugatura di legname e caffè. Grazie ai numerosi miglioramenti tecnici da lui sviluppati fu nominato direttore del reparto ingegneria sperimentale. Nel 1902, all'età di 25 anni realizzò la sua prima invenzione importante: un sistema di raffreddamento per controllare calore e umidità nei processi di stampa che fu subito brevettato.

Carrier installò il primo impianto per aria condizionata domestico nel 1914 in una casa a Minneapolis (Minnesota). Nel 1915 Carrier ed altri sei ingegneri fondarono una loro impresa nel New Jersey, la Carrier Engineering Corporation, tra i clienti della quale figurarono anche il Senato e la Camera dei Rappresentanti degli Stati Uniti e molti altri importanti edifici. Negli anni '30 Carrier trasferì la società a Syracuse, New York, dove ha sede ancora oggi, e divenne una delle maggiori fonti di impiego per New York. Nel 1930 egli aprì addirittura una filiale in Giappone ed in Corea del Sud. L'estremo oriente rappresenta oggi il principale mercato per gli impianti di climatizzazione. La Grande depressione rallentò l'utilizzo domestico e per scopi commerciali dei sistemi di raffreddamento. L'Igloo di Carrier presentato all'Esposizione Universale del 1939 offrì ai visitatori uno sguardo sul futuro dell'aria condizionata ma prima che potesse affermarsi sul mercato, scoppiò la II Guerra Mondiale e la Carrier convertì la produzione in quel periodo per scopi militari, come molte altre fabbriche. La Carrier è stata pioniera nella progettazione e produzione di macchinari per la refrigerazione di vasti spazi. L'aria condizionata, consentendo un aumento della produzione industriale statunitense nei mesi estivi, rivoluzionò la vita degli americani. L'introduzione dei sistemi di climatizzazione domestica negli anni '20 favorì la grande migrazione verso la regione del Sun Belt. Nel 2000 la Carrier Corporation ha realizzato un fatturato di oltre 8 miliardi di dollari, impiegando circa 45.000 persone.





Cos'è il condizionatore o climatizzatore d'aria?

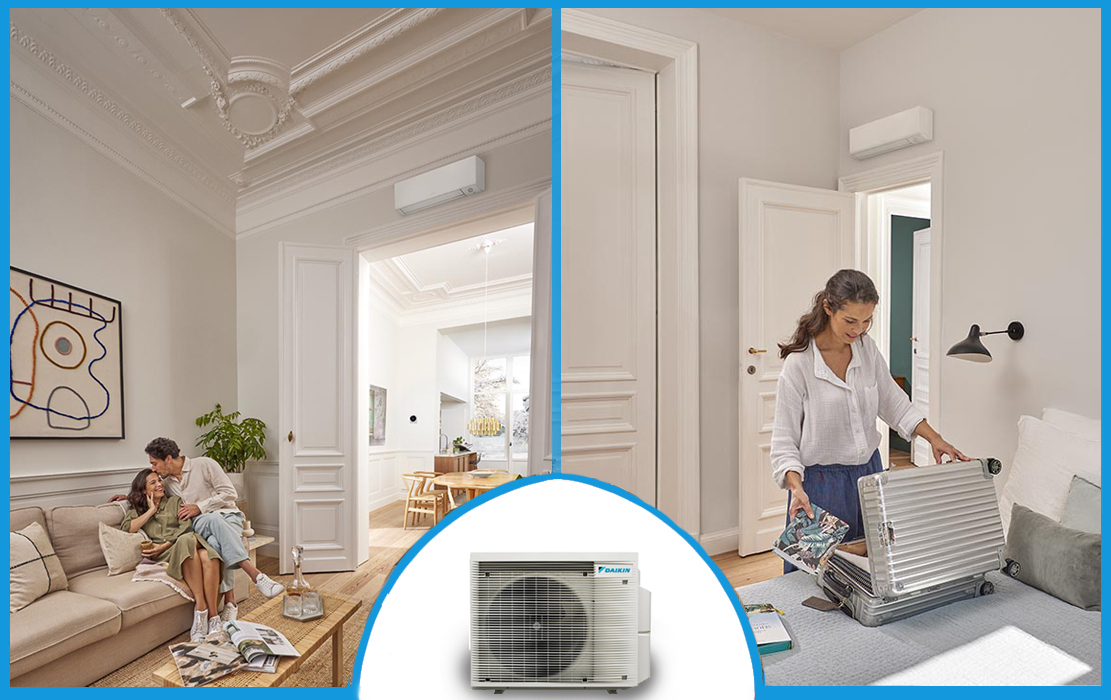

E' una macchina in grado di produrre una differenza di temperatura (positiva o negativa) che viene ceduta a un fluido che messo in circolazione a sua volta cede questa differenza di temperatura ad un ambiente per innalzarne o abbassarne la temperatura. Le multinazionali produttrici più famose al mondo sono Panasonic , Daikin, Mitsubishi Electric , Sanyo , General Fujitsu , Lg , Samsung , Toshiba ,..... Il condizionatore nella sua forma classica è formato da quattro parti fondamentali: Il compressore , Il condensatore, l'evaporante, l'organo di laminazione A completare il condizionatore oltre a queste parti vi è il gas che ha la funzione di fluido termovettore; i gas più utilizzati sono: R12 Condizionatori industriali (ormai fuori legge) R22 Condizionatori civili e terziario (ormai fuori legge) R407c Condizionatori civili e terziario R410a Condizionatori civili e terziario Vi sono poi una serie di componenti ed accessori che servono a completare il funzionamento del sistema come: valvole, pressostati, ventilatori, telecomando, sonde, schede elettroniche etc. Negli impieghi civili comune è la configurazione che presenta due unità separate, una esterna ospitante il motore del condizionatore caratterizzata dalla ventola radiale, ed una interna, lo split, che provvede a mettere in circolo l'aria (condizionata o meno), distribuendola nei locali attraverso un'apposita feritoia. Storia [modifica] La storia del condizionatore inizia negli Stati Uniti, intorno al 1911, quando Willis Carrier fu il primo a sfruttare ed impiegare la trasformazione dei gas che avviene nei passaggi di stato, ottenendo sia il freddo che il caldo. Carrier lavorava come ingegnere in una compagnia che forniva impianti industriali. Dopo un anno di lavoro gli venne affidato il compito di risolvere il problema del controllo dell’umidità nell’aria in una tipografia di Brooklin , dove la carta era inutilizzabile a causa dell'eccessiva umidità nell'aria. Di solito per risolvere questo problema veniva aumentata la velocità dell’aria, o si apriva qualche finestra per contrastare l'umidità con una corrente opposta. L'umidità era anche un grave problema in termini di produttività perché portava ad un'interruzione dell'attività degli operai e quindi del lavoro. Carrier completò il primo progetto di un impianto di condizionamento dell’aria il 17 Luglio del 1902: il suo impianto è più o meno simile agli impianti che troviamo in commercio oggi . Il termine “aria condizionata” risale invece a Stuart W. Cramer , che si interessò come Carrier allo studio dell’umidità e del condizionamento dell’aria. Da allora questi impianti vennero installati più o meno ovunque. Tipologie [modifica] I condizionatori si dividono in due grandi famiglie quelli chiamati solo freddo e quelli detti a pompa di calore. La differenza sostanziale è che quelli a pompa di calore oltre a raffrescare in estate, in inverno possono anche riscaldare invertendo il ciclo di funzionamento. Una ulteriore distinzione molto importante è quella relativa alla loro alimentazione e al loro funzionamento. Ci sono due grandi famiglie, la prima chiamata ON-OFF e la seconda chiamata ad inverter. La differenza sostanziale tra le due tecnologie è la seguente: quella ON-OFF è molto semplice, (costa meno) ed ha un consumo elevato perché quando si accende va subito alla massima potenza a prescindere di quanto ne serva effettivamente, quella ad INVERTER invece ha una tecnologia detta modulante. Significa che durante il funzionamento, diminuisce la potenza necessaria in funzione del raffreddamento ottenuto man mano fino ad arrivare al minimo necessario al mantenimento della temperatura impostata, tutto questo con un notevole risparmio energetico. Se il condizionatore viene fatto funzionare per molte ore, per esempio di notte, è economicamente conveniente il modello inverter, in caso contrario il maggior costo rispetto al modello on-off non viene ammortizzato, poiché la funzione modulante interviene dopo almeno 2-3 ore dalla prima accensione. Aspetto energetico [modifica] I condizionatori sono vincolati dalle norme europee sul risparmio energetico e debbono essere classificati dal costruttore secondo la classe di riferimento. Le classi di riferimento energetico sono: A OTTIMO, B BUONO, C MEDIO, D MEDIOCRE, E BASSO , F MOLTO BASSO, G PESSIMO. Le classi più alte (A-B) solitamente sono con tecnologia inverter, un condizionatore ON-OFF può essere incluso nella classe A (o sottostanti) nel caso risulti consumare quanto il tipo di elettrodomestico (in questo caso il condizionatore) di una stessa classe, con teconologia inverter oppure no. Spesso i condizionatori con tecnologia ON-OFF non vanno oltre la classe C. La direttiva della Comunità Europea è la n. 94/2/CE del 21.1.94 e al Decreto 12 aprile 1998 del Ministero dell’Industria. Aspetto esteriore [modifica] Esteticamente sono quasi sempre composti da due macchine una detta unità interna e la seconda detta unità esterna. Tra le due unità corrono due tubi in rame ed i collegamenti di controllo e comando, mentre l'alimentazione elettrica solitamente viene portata solo all'unità esterna. Entrambe le due unità necessitano di uno scarico per evacuare l'acqua che si forma per condensazione. Ultimamente sono uscite macchine che sono in monoblocco che addossati a parete assolvono ad entrambe le funzioni di quelle prima descritte ma con notevoli limiti di rendimento. Le unità interne poi possono essere distinte in cinque tipologie costruttive: a muro (per installazioni a muro in posizione alta) a pavimento (tipo fancoil) a consolle (per installazione a soffitto senza controsoffitto) a cassetta (per installazioni ad incasso nei controsoffitti) canalizzabili (per l'installazione assiemata a condotti d'aria ed anemostati) Prescrizioni normative e ambientali [modifica] Non esistono leggi nazionali che vietino l'installazione a parete sulle facciate dei palazzi per quanto alcuni articoli del codice civile nella parte dei condomini si presti a delle interpretazioni. Di fatto la legge 10/91 e il DPR 412 di fatto indicano e consigliano l'uso di macchine a pompa di calore. Il problema nasce sotto il profilo estetico, molti comuni emanano dei regolamenti, per certe vie di pregio, per evitare la vista delle unità esterne che risultano invasive e poco gradevoli. Anche i condomini possono emanare dei regolamenti condominiali, deliberati in assemblea, che vietano l'installazione delle unità esterne per motivi estetici. L'argomento è controverso in quanto spesso un bene collettivo (la bellezza del palazzo) si scontra con un beneficio privato (la climatizzazione dell'unità abitativa). Il vincolo, spesso è superato, se la persona ha necessità del condizionamento per motivi di salute, con un certificato medico si evita il regolamento condominiale ma non senza problemi. Nell'ipotesi peggiore, si montano i climatizzatori senza unità esterna. Normativa di riferimento [modifica] Nonostante l'ignoranza imperante nel settore queste macchine rientrano sotto la Legge 10/91 e le relative conseguenze della relazione tecnica prevista da tale legge. Ricadono anche sotto la Legge 46/90 in quanto hanno dei collegamenti elettrici. Va specificato (per i condizionatori destinati per l'ambiente civile) che ricade solo il collegamento relativo alla potenza elettrica per l'alimentazione del condizionatore con l' impianto elettrico di casa. Il collegamento tra le due macchine (sia idraulico che elettrico) non ricade nella legge perché la normativa europea ritiene l'insieme delle due macchine (interna + esterna) un solo componente quindi come se fosse un solo elettrodomestico. Le norme tecniche di riferimento principali sono: UNI EN 378-1 : "Impianti di refrigerazione e pompe di calore" - REQUISITI DI SICUREZZA ED AMBIENTALI - Requisiti di base, definizioni, classificazione e criteri di selezione. UNI EN 378-2 : "Impianti di refrigerazione e pompe di calore" - REQUISITI DI SICUREZZA ED AMBIENTALI - Progettazione, costruzione, prove marcatura e documentazione. UNI EN 378-3 : "Impianti di refrigerazione e pompe di calore" - REQUISITI DI SICUREZZA ED AMBIENTALI - Installazione in sito e protezione delle persone. UNI EN 378-4 : "Impianti di refrigerazione e pompe di calore" - REQUISITI DI SICUREZZA ED AMBIENTALI - Esercizio, manutenzione, riparazione e utilizzo. CEI norma 64-8/7 (Impianti elettrici utilizzatori a tensione nominale non superiore a 1000 V ca e a 1500 V cc - Ambienti ed applicazioni particolari)





Il condizionatore a pompa di calore

Le pompe di calore sono delle macchine che funzionano attraverso dei cicli termodinamici inversi;dei cicli che ricevono lavoro e trasferiscono caloredalla sorgente fredda a quella calda.La stessa macchina, mediante una semplice valvola, è in grado di scambiare tra loro le funzioni dell’evaporatore e del condensatore, fornendo così calore in inverno e freddo in estate (tipo Invertibile). Sono dispositivi che assorbono calore da un corpo ad una data temperatura per trasferirlo ad altro corpo a temperatura maggiore D'estate vengono usati come frigoriferi: assorbono calore dall'interno di un locale e lo cedono all'aria all'esterno dell'edificio. D'inverno il loro funzionamento viene invertito: assorbono calore dall'aria all'esterno dell'edificio e lo immettono all'interno del locale da riscaldare. Le pompe di calore sono macchine termiche che operano trasferendo calore da una sorgente fredda ad una calda. Lo schema di funzionamento  quello di un condizionatore che lavora a rovescio. Le macchine presenti sul mercato hanno comunemente campi di azione tra gli 0 ed i 120 gradi e possono quindi essere impiegate per il riscaldamento ambiente, per la produzione di acqua calda sanitaria e per i processi industriali che necessitino di calore a bassa temperatura. La funzione delle pompe di calore  per lÕ85% quella di produrre calore a bassa temperatura, ma in certi casi svolgono la funzione aggiuntiva di mantenimento del freddo in certe aree, contribuendo anche ad una migliore redistribuzione del calore tra i vari ambienti climatizzati. Le pompe di calore fanno parte del mercato della climatizzazione degli ambienti e del trattamento dellÕaria. Infatti, costituiscono unÕarea del pi ampio insieme costituito dai condizionatori, a loro volta parte del pi generale mercato del trattamento dellÕaria. Generalmente gli acquirenti si orientano verso una soluzione condizionatore + pompa di calore, dato il modesto sovracosto richiesto per tale opzione. La caratteristica pi importante che il prodotto deve avere  lÕaffidabilit., cio la pompa non si deve rompere e deve funzionare con una manutenzione minima. Schema di una pompa di calore: Condensatore (lato caldo), Valvola di espansione, Evaporatore (lato freddo) , Compressore. Solitamente questo tipo di macchina usa un qualche tipo di ciclo termodinamico.

Il loro ciclo termodinamico è assolutamente uguale a quello dei frigoriferi.

La sostanziale differenza consiste nel fatto che nei frigoriferi ci interessa il calore sottratto alla sorgente fredda, mentre nelle pompe di calore interessa il calore ceduto alla sorgente calda. Ciò comporta in pratica solo una differenza sul ΔT tra la sorgente calda e quella fredda. Schema dei componenti: Evaporatore: assorbe il calore Qf da una sorgente fredda, facendo evaporare il fluido frigorigeno. Compressore: comprime il fluido friorigeno, che deve essere tutto in fase gassosa, fino alla pressione corrispondente alla temperatura di saturazione presente nel condensatore spendendo il lavoro L. Condensatore: fa condensare il fluido friorigeno, cedendo all’ambiente il calore Qc, somma di Qf e L. Valvola di laminazione: attraverso una laminazione (trasformazione irreversibile ed isoentalpica) riporta la pressione a quella dell’evaporatore. Quindi il principio è che non si spende calore, ma lavoro al compressore, e ciò che vogliamo ottenere è l’asportazione di calore da una sorgente fredda (ciclo frigorifero) o la cessione di calore ad una sorgente calda (pompe di calore) La bontà di una macchina si calcola con il coefficiente di effetto utile, COP (Coefficient of Performance), inteso come rapporto tra potenza frigorifera e energia consumata ( per ogni KWh consumato produco un valore pari a COP di potenza frigorifera a seconda). In genere, un buon livello di COP si aggira attorno a 3, 3.5 e aumenta nel caso di inversione di ciclo, cioè nella modalità riscaldamento. Questo perché la macchina si trova ad operare in condizioni di minor sforzo, aumentando così l’efficienza.





Sanyo

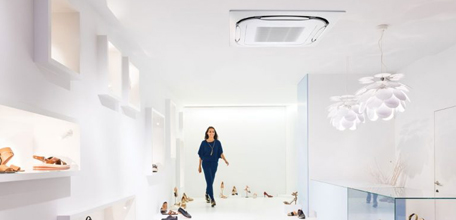

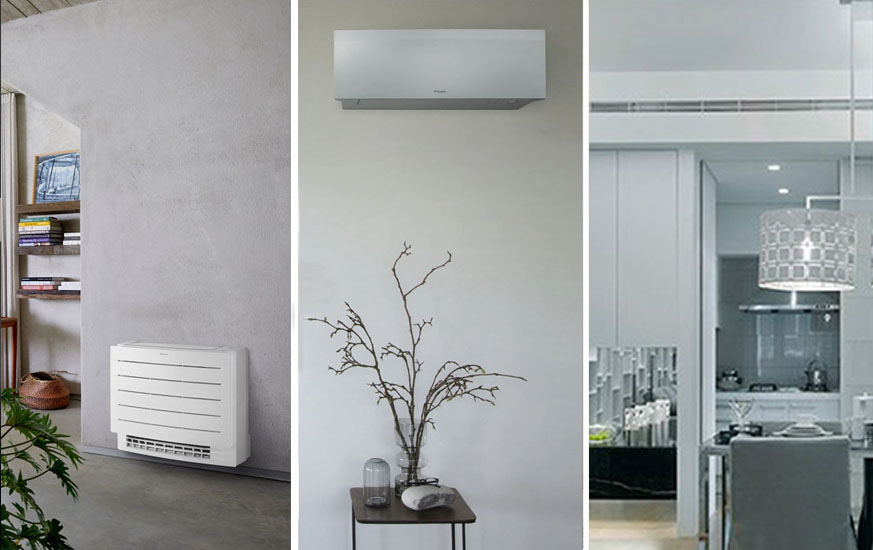

E' frà i maggiori leader mondiali nella ricerca, produzione e servizi post-vendita di climatizzatori per piccoli, medi e grandi ambienti. Con una gamma oltre che totale, Sanyo si presenta spesso come pioniere nelle ricerche di prodotti per soddisfare sia l'uomo che l'ambiente. I condizionatori Sanyo svariano dai monosplit, multisplit, commerciali, unità per il recupero energetico del trattamento dell'aria, volume variabile VRF e GHP, sistemi idronici (chiller), pompe di calore a CO2.... Climatizzatori SanyoI condizionatori Sanyo sono facilmente installabili, in quanto prodotti in base alle esigenze residenziali e commerciali, come i modelli a parete classici o Shiki Sai Kan, a pavimento, in controsoffitto, canalizzabile, fan-coils...... Condizionatori SanyoI climatizzatori Sanyo sono frà i più performanti sul mercato, con la pompa di calore senza inversione di ciclo e quindi senza il de-frost che blocca l'impianto per circa 20 minuti quando le temperature esterne si fanno molto rigide, spesso completi di ionizzatore, con rendimenti altissimi tipo gli Shiki Sai Kan, assorbimenti elettrici frà i più bassi presenti sul mercato, ed unità interne ed esterne silenziosissime, inoltre, il gas è naturalmente R410 per non danneggiare l'ozono....





Hitachi

Sono i leader tecnologici del mercato della refrigerazione e della climatizzazione grazie all'impegno della ricerca Hitachi all'avanguardia nella produzione di soluzioni altamente tecnologiche per affidabilità in sicurezza e durata, risparmio energetico, design funzionale e soprattutto in qualità dell'aria. Condizionatori Hitachi Il rispetto per l'ambiente è un altro primato di cui i condizionatori Hitachi possono andare orgogliosi come per la praticamente totale affidabilità delle macchine e per l'innovativo sistema Vrv di Hitachi che abbassa velocemente le temperature con consumi comunque bassissimi con macchine domestiche, commerciali e business.Climatizzatori Hitachi I climatizzatori Hitachi sono disponibili in un'ampia gamma di soluzioni per le diverse utenza residenziale, commerciale e business, i climatizzatori Hitachi , grazie alle alte prestazioni tecniche, ambientali ed energetiche, sono in grado di risolvere le più disparate esigenze di refrigerazione ma anche di riscaldamento di qualsiasi tipo di ambiente.I condizionatori Hitachi hanno tutti funzioni di ionizzazione e di purificazione dell'aria e grazie al sistema Vrv Hitachi , sono in grado di abbassare le temperature degli ambienti velocemente con un basso consumo energetico che garantisce costi contenuti e il rispetto per l'ambiente.
